Punto de derivación a tierra

con ranura de soldadura

HEA A

En esta lista de favoritos

Punto de derivación a tierra - con ranura de soldadura

protección frente a la torsión patentada gracias al contorno especial del disco de contacto

Para conexión de derivación a tierra a través de la ranura de soldadura, para instalación utilizando encofrados. A través de la rosca del núcleo conductor se puede realizar una conexión de derivación a tierra. El perfil HEA-A se utiliza fundamentalmente en la construcción prefabricada.

Hechos

Ventajas:

rosca de conexión estanca al agua (orificio ciego)
resistente a la corrosión

Alcance de suministro:

lámina protectora resistente al calor

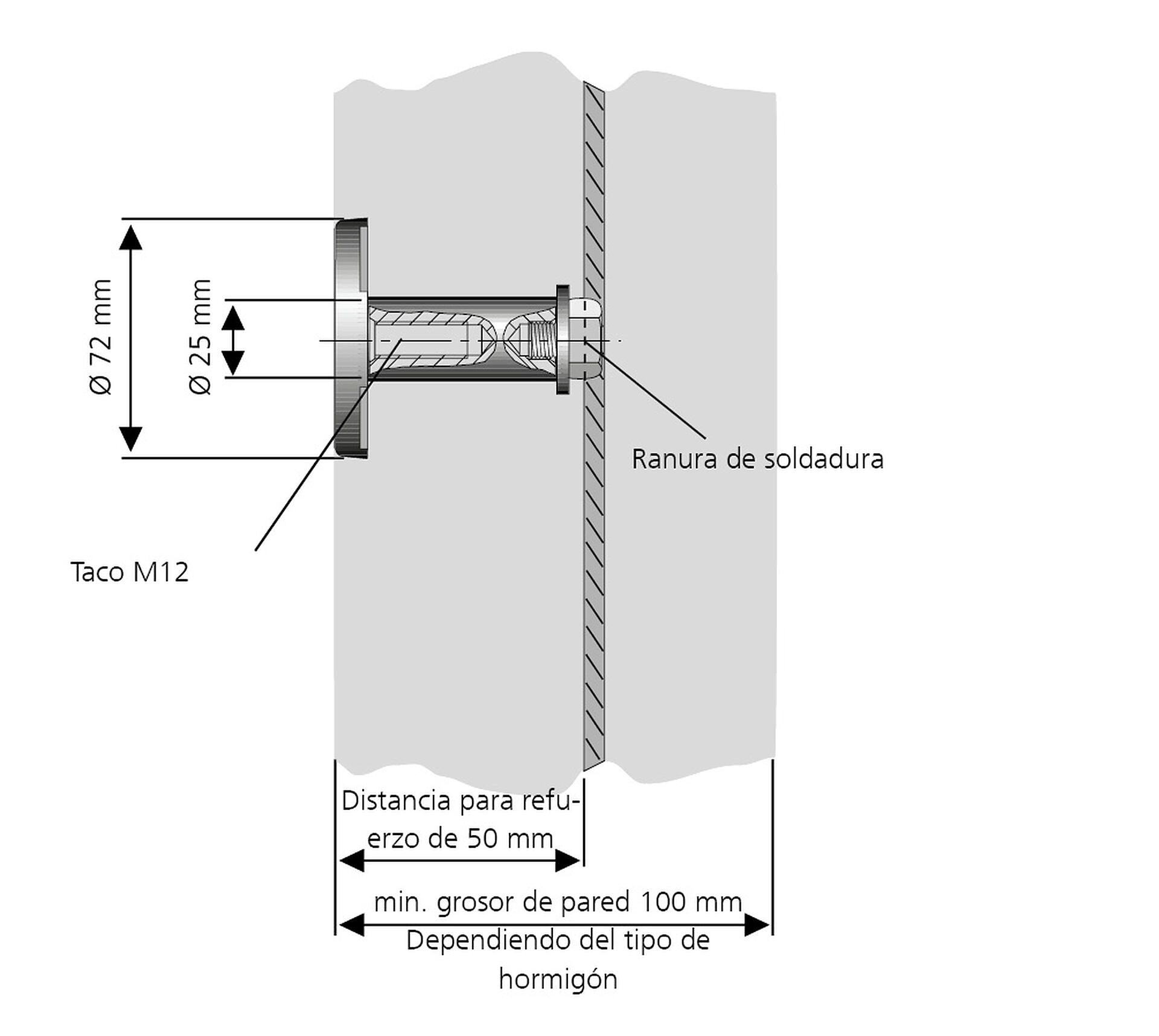

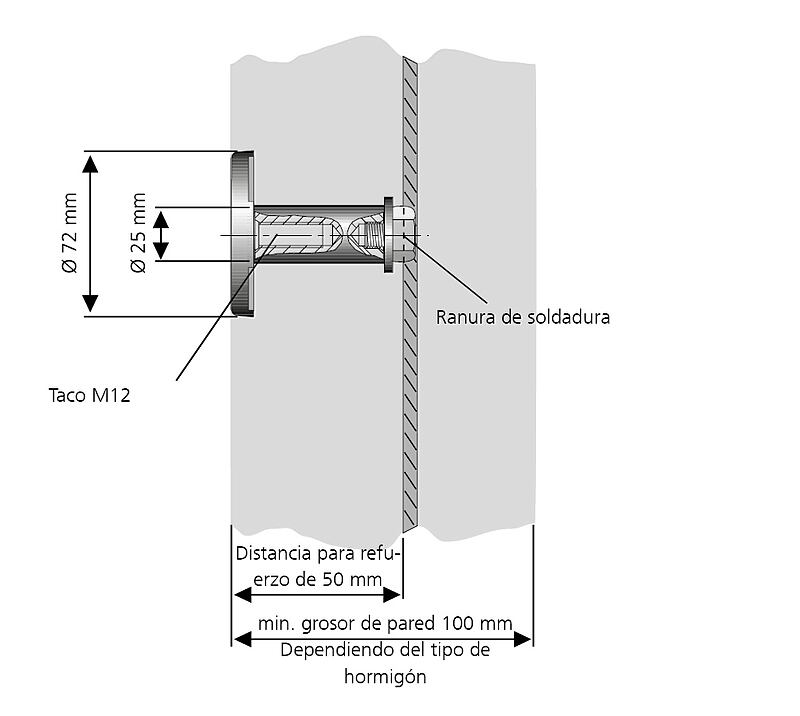

Dimensiones:

Núcleo conductor: redondo, Ø 25 mm
Disco de contacto: Ø 72 mm
Ranura para conexión soldada: para barras de acero redondas de 10 - 12 mm
Distancia del disco de contacto a la ranura de soldadura: 40/50 o 70 mm

Área de aplicación:

Hormigón a prueba de agua con clase de estrés 1 y 2

Material:

Núcleo conductor y discos de contacto: Acero inoxidable V4A (AISI 316L)
Conexión soldada con ranura: St 37

Ensayos/normas:

a prueba de cortocircuitos según la norma VDE 0101
EN 50522

Descargas

Instrucción de montaje

HEA A (PDF, 404KB)

Informes de ensayo

HEA A Nr. 13_311-1 (PDF, 959KB)

Ficha técnica y texto del concurso

Para descargar la hoja de datos y los textos de la licitación, configure el producto en la parte inferior y descárguelo utilizando el símbolo Download symbol .

Variantes

Distancia encofrado - armadura (mm)	Código de artículo	Número de artículo	GTIN
50	HEA A M12/50	1700300500	4052487124140	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso GAEB XML (.x81) GAEB 90 (.d81) Vista de texto (.txt) Word (.docx) Número:
70	HEA A M12/70	1700300520	4052487131407	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso GAEB XML (.x81) GAEB 90 (.d81) Vista de texto (.txt) Word (.docx) Número:
