Punto de derivación a tierra

Con abrazadera cruzada

HEA P

En esta lista de favoritos

Punto de derivación a tierra - Con abrazadera cruzada

protección frente a la torsión patentada gracias al contorno especial del disco de contacto

Para conexión de derivación a tierra a través de las abrazaderas cruzadas, para instalación utilizando encofrados. A través de la rosca del núcleo conductor se puede realizar una conexión de derivación a tierra.

Hechos

Ventajas:

Conexión de cables planos y redondos en hormigón
Rosca de conexión M12/M16 (orificio ciego)
rosca de conexión estanca al agua (orificio ciego)
resistente a la corrosión

Alcance de suministro:

Cubierta protectora con 4 taladros

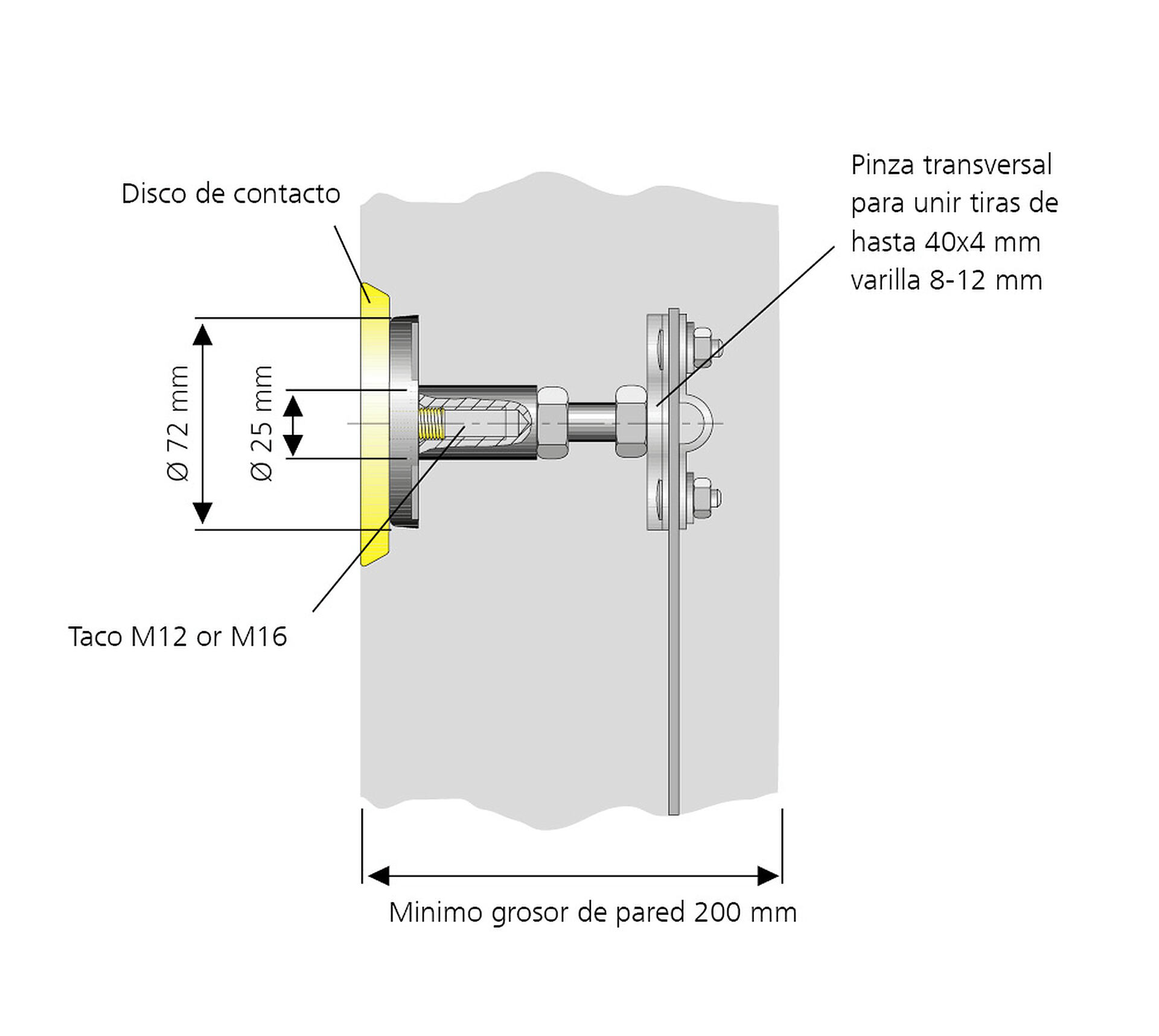

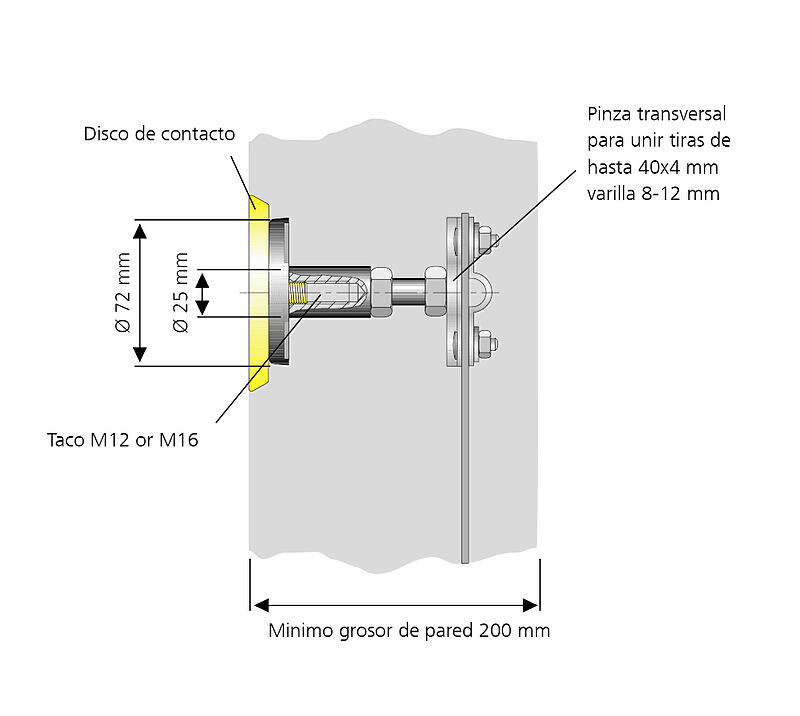

Dimensiones:

Núcleo conductor: redondo, Ø 25 mm
Disco de contacto: Ø 72 mm
Distancia entre disco de contacto y abrazadera cruzada: 120 mm

Área de aplicación:

Hormigón a prueba de agua con clase de estrés 1 y 2

Material:

Núcleo conductor y discos de contacto: Acero inoxidable V4A (AISI 316L)
Abrazadera cruzada 70x70 mm con perno roscado: St 37 galvanizado
Cubiertas protectoras: PE

Ensayos/normas:

Según la norma DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (usado como protección frente a rayos)

Descargas

Instrucción de montaje

HEA S, HEA P (PDF, 960KB)

Informes de ensayo

HEA P Nr. 20_389-1 (PDF, 578KB)

Ficha técnica y texto del concurso

Para descargar la hoja de datos y los textos de la licitación, configure el producto en la parte inferior y descárguelo utilizando el símbolo Download symbol .

Variantes

Conexión roscada	Código de artículo	Número de artículo	GTIN
M12	HEA P M12	1700100010	4052487044745	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso GAEB XML (.x81) GAEB 90 (.d81) Vista de texto (.txt) Word (.docx) Número:
M16	HEA P M16	1700100020	4052487044752	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso GAEB XML (.x81) GAEB 90 (.d81) Vista de texto (.txt) Word (.docx) Número:
