Entradas de cables

Inserto de pared sencillo

para hormigonado

HSI90 K/X

En esta lista de favoritosEn esta lista de favoritos
Inserto de pared sencillo - para hormigonado
USP
  • Estanqueidad a la presión del hormigón gracias al sello de 3 ribetes inyectado
Para realizar una conexión estanca al gas y al agua a un lado del sellado de la cubierta del sistema de cables y canales de cables y lograr una máxima flexibilidad en posteriores usos.
Inserto de pared sencillo - para hormigonado

Hechos

Ventajas:

  • Posibilidad de conexión para el sellado de sistemas (p.ej. conexión del canal de cables y sellado de cables)
  • Creación de paquetes mediante un sistema de conexión en el marco in situ

Alcance de suministro:

  • cubierta de cerradura estanca a la presión

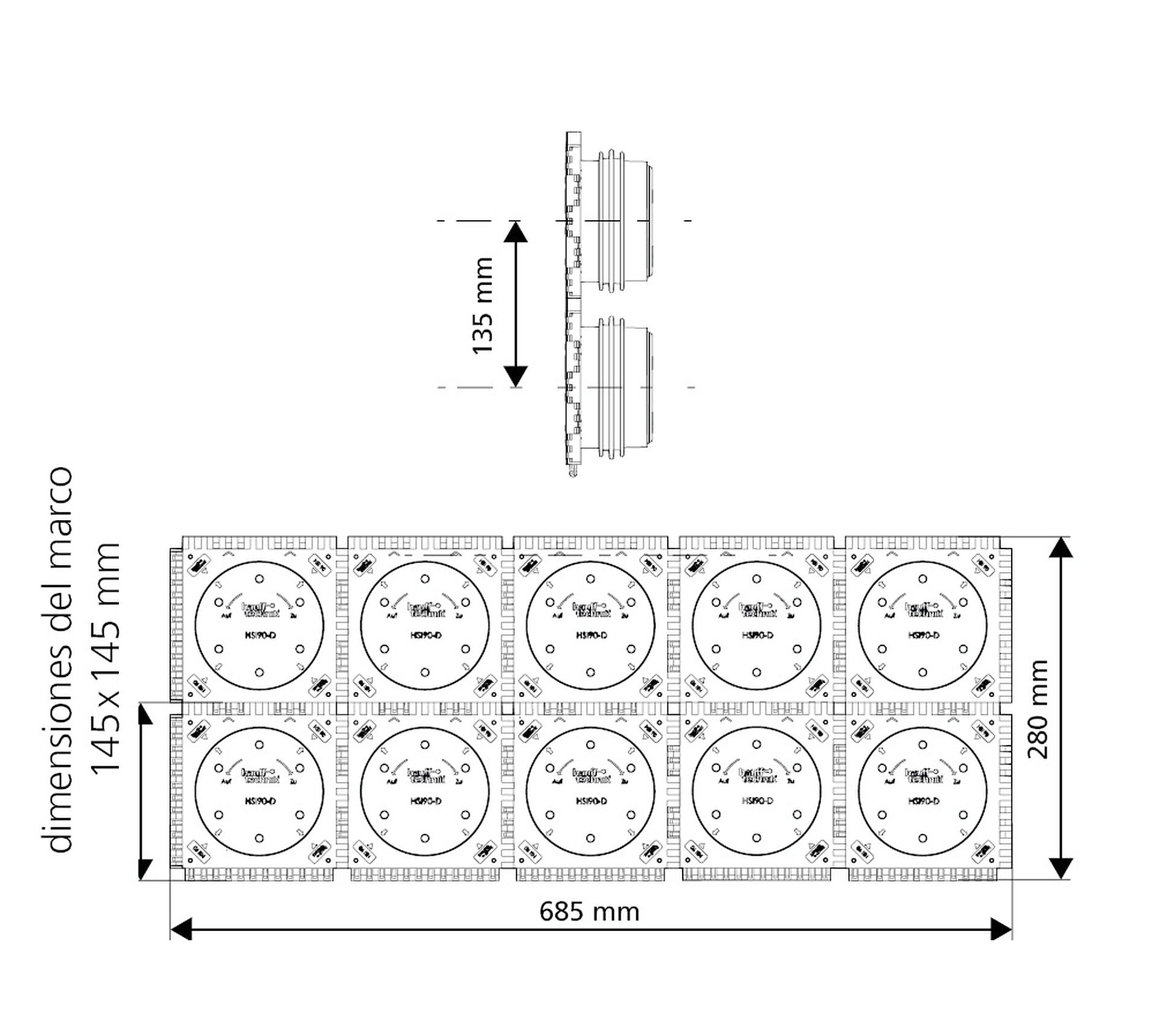

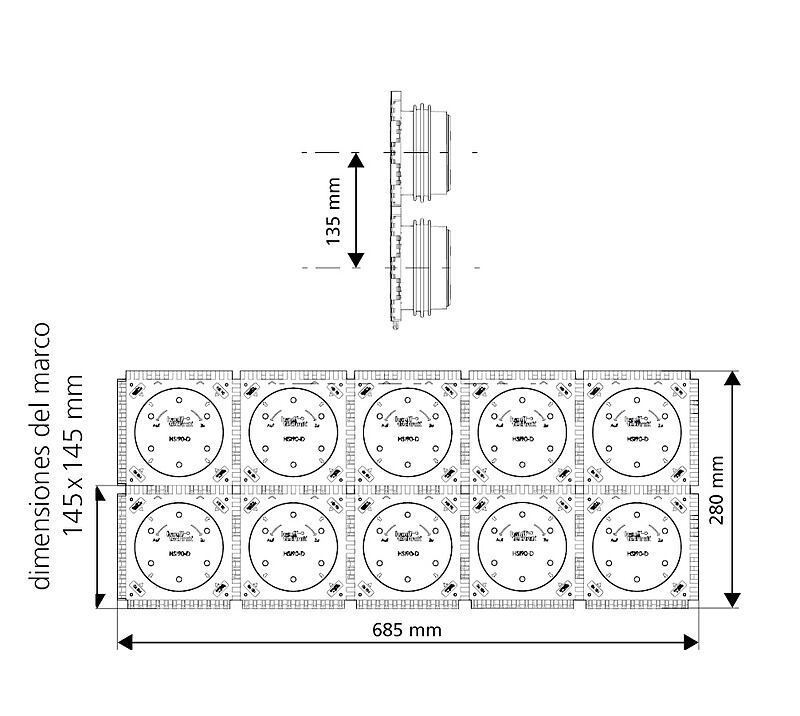

Dimensiones:

  • Dimensiones del marco: 145 x 145 mm (por cada inserto de pared)
  • Distancia axial 135 mm
  • Espesor mínimo de pared: 70 mm

Área de aplicación:

  • Hormigón a prueba de agua con clase de estrés 1, Hormigón a prueba de agua con clase de estrés 2

Material:

  • Inserto de pared: ABS con sello de 3 ribetes de TPE
  • Tubo intermedio: PVC
  • Cubierta de cerradura: ABS con sello de EPDM

Impermeabilidad:

  • estanco al gas y al agua hasta 2,0 bar
  • impermeable al radón
Descargas

Instrucción de montaje

Informes de ensayo

Ficha técnica y texto del concurso

Para descargar la hoja de datos y los textos de la licitación, configure el producto en la parte inferior y descárguelo utilizando el símbolo Download symbol.

Variantes

Espesor de pared (mm) Código de artículo Número de artículo GTIN
100 HSI90 1x1 K/100 3030303447 4052487223263
Descargar ficha técnica y texto del concurso
title=
110 HSI90 1x1 K/110 3030318965 4052487243988
Descargar ficha técnica y texto del concurso
title=
120 HSI90 1x1 K/120 3030303489 4052487211055
Descargar ficha técnica y texto del concurso
title=
130 HSI90 1x1 K/130 3030303700 4052487243995
Descargar ficha técnica y texto del concurso
title=
140 HSI90 1x1 K/140 3030303530 4052487244008
Descargar ficha técnica y texto del concurso
title=
150 HSI90 1x1 K/150 3030303367 4052487222945
Descargar ficha técnica y texto del concurso
title=
200 HSI90 1x1 K/200 3030303449 4052487223270
Descargar ficha técnica y texto del concurso
title=
240 HSI90 1x1 K/240 3030303451 4052487223287
Descargar ficha técnica y texto del concurso
title=
250 HSI90 1x1 K/250 3030303453 4052487223294
Descargar ficha técnica y texto del concurso
title=
Desplegar

Configurador

Espesor de la pared (X):mm100-500
Formación de paquetes:
Filas una encima de la otra (Y):1-10
Filas una al lado de la otra (Z):1-10

Su denominación de pedido personal:

Su número de artículo personal:

Textos del concurso / Visualización de preciosEn esta lista de favoritos
Descargar ficha técnica
Textos del concurso: Download TextTextDownload WordWord

No hay garantía de la viabilidad de la constelación de reservas que ha introducido. En caso de consulta, volveremos a comprobar la ocupación deseada.
